Raccordi per guaine - Passo Metrico
CEI EN 60423
Materiale: PVC autoestinguente cl. V0 (UL 94)
Temperatura di impiego: da -20°C a +70°C
Grado di protezione: IP 67
Colore: grigio RAL 7035 o nero RAL 9005
Girevole o bloccabile brevetto n. 554419 Approvati UL

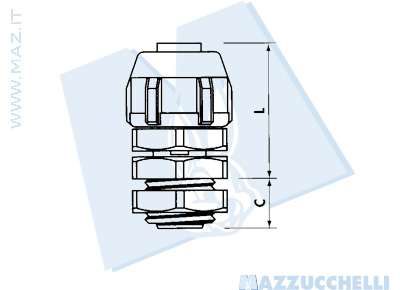

| Articolo grigio chiaro | P | Foro fissaggio | Per guaina (mm) | B Chiave (mm) | C (mm) | L ~ (mm) | Pezzi per Conf. | Pezzi per Imb. |
|---|---|---|---|---|---|---|---|---|
| 49PC 166301208 | M12x1.5 | 12.5 | 8 | 22 | 25 | 36 | 50 | 1.200 |
| 49PC 166301612 | M16x1.5 | 16.5 | 12 | 24 | 27 | 36 | 50 | 1.200 |
| 49PC 166302016 | M20x1.5 | 20.5 | 16 | 29 | 33 | 41 | 50 | 800 |
| 49PC 166302520 | M25x1.5 | 25.5 | 20 | 33 | 38 | 44 | 50 | 400 |
| 49PC 166303225 | M32x1.5 | 32.5 | 25 | 40 | 45 | 50 | 25 | 300 |
| 49PC 166304032 | M40x1.5 | 40.5 | 32 | 48 | 53 | 54 | 25 | 200 |
| 49PC 166305040 | M50x1.5 | 50.5 | 40 | 58 | 63 | 59 | 15 | 120 |
| 49PC 166306350 | M63x1.5 | 63.5 | 50 | 70 | 77 | 60 | 10 | 80 |
