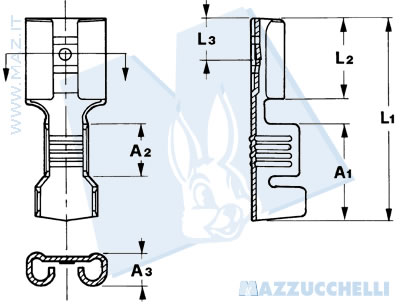

Terminali femmina diritti - 6.3 < 1 2 >
| Codice Nr. | Sezione cavo | ø Isolante | Spessore maschio | Spessore materiale | A1 | A2 | A3 | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 10129 | 0.5 ÷ 1.5 | 1.9 ÷ 3.3 | 0.80 | 0.42 | 8.3 | 4.5 | 3.1 | 19.3 | 7.7 | 4 |
| 10101 | 1 ÷ 2.5 | 2.5 ÷ 4 | 0.80 | 0.42 | 9.2 | 5 | 3.1 | 19.3 | 7.7 | 4 |
| 10616 | 3 ÷ 6 | 4.2 ÷ 5.1 | 0.80 | 0.45 | 9.5 | 4.9 | 3.1 | 19.5 | 7.6 | 4 |
