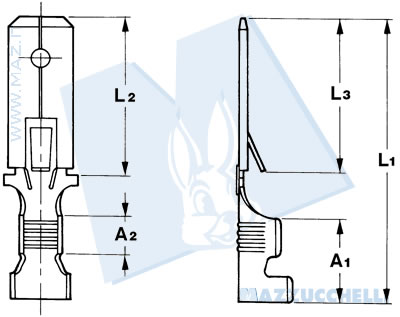

Terminali maschio - 6.3 < 1 2 3 4 >
Per connessioni multiple
| Codice Nr. | Sezione cavo | ø Isolante | Spessore maschio | Spessore materiale | A1 | A2 | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| 10980 | 0.5 ÷ 1.5 | 1.9 ÷ 3.3 | 0.80 | 0.40 | 8.2 | 4 | 28 | 15.7 | 15.3 |
| 10689 | 1 ÷ 2.5 | 2.5 ÷ 4 | 0.80 | 0.40 | 8.2 | 4 | 28 | 15.7 | 15.3 |
| 11019 | 3 ÷ 6 | 4.2 ÷ 5.1 | 0.80 | 0.40 | 8.2 | 4 | 28 | 15.7 | 15.3 |
