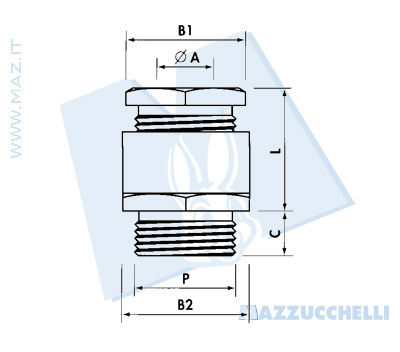

Pressacavi ottone - Passo Pg
DIN 40 430 - Dimensioni DIN 460320
Materiale: Ottone nichelato
Guarnizione: Gomma NR 55 sh A
Grado di protezione: IP 54
| Articolo ottone nichelato | P | Foro Fixing | ΓΈ A min-max (mm) | B1 Chiave testina (mm) | B2 Chiave corpo (mm) | C (mm) | L min-max (mm) | Pezzi per confezione |
|---|---|---|---|---|---|---|---|---|
| 49PC 200200721N | Pg 7 | 12.5 | 5-7 | 13 | 14 | 5 | 13-16 | 50 |
| 49PC 200200921N | Pg 9 | 15.5 | 8-10 | 15 | 17 | 6 | 14-17 | 100 |
| 49PC 200201121N | Pg 11 | 19 | 8-10 | 18 | 20 | 6 | 14-18 | 50 |
| 49PC 200201321N | Pg 13.5 | 20.5 | 10-12 | 20 | 22 | 6.5 | 16-19 | 50 |
| 49PC 200201621N | Pg 16 | 22.5 | 12-14 | 22 | 24 | 6.5 | 17-20 | 50 |
| 49PC 200202121N | Pg 21 | 29 | 17-19 | 28 | 30 | 7 | 19-23 | 50 |
| 49PC 200202921N | Pg 29 | 37 | 26-28 | 37 | 40 | 8 | 21-25 | 15 |
| 49PC 200203621N | Pg 36 | 47 | 33-35 | 47 | 50 | 9 | 24-30 | 10 |
| 49PC 200204221N | Pg 42 | 54 | 39-41 | 54 | 57 | 10 | 28-34 | 10 |
| 49PC 200204821N | Pg 48 | 60 | 43-45 | 60 | 64 | 10 | 30-36 | 10 |
