Pressacavi ottone - Passo Metrico M 1.5
CEI EN 60423 - CEI EN 50262
Materiale: Ottone nichelato
Guarnizione: Gomma NR 55 sh A
Grado di protezione: IP 54

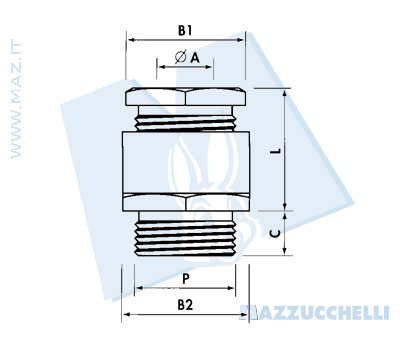

| Articolo ottone nichelato | P | Foro fissaggio | ΓΈ A min-max (mm) | B1 Chiave testina (mm) | B2 Ciave corpo (mm) | C (mm) | L min-max (mm) | Pezzi per confezione |
|---|---|---|---|---|---|---|---|---|
| 49PC 2003M1221N | M12x1.5 | 12.5 | 4-6 | 13 | 14 | 5 | 13-16 | 100 |
| 49PC 2003M1621N | M16x1.5 | 16.5 | 8-10 | 15 | 17 | 5 | 14-17 | 100 |
| 49PC 2003M2021N | M20x1.5 | 20.5 | 10-12 | 20 | 22 | 6 | 16-19 | 50 |
| 49PC 2003M2521N | M25x1.5 | 25.5 | 17-19 | 28 | 30 | 7 | 19-23 | 50 |
| 49PC 2003M3221N | M32x1.5 | 32.5 | 26-28 | 37 | 39 | 8 | 21-25 | 50 |
| 49PC 2003M4021N | M40x1.5 | 40.5 | 33-35 | 47 | 50 | 8 | 24-30 | 20 |
| 49PC 2003M5021N | M50x1.5 | 50.5 | 39-41 | 54 | 57 | 9 | 28-34 | 5 |
| 49PC 2003M6321N | M63x1.5 | 63.5 | 43-45 | 60 | 66/68 | 10 | 30-36 | 5 |
