Scheda Tecnica
catalogo > articoli di fissaggio > rivetti a strappo in rame > rivetti a strappo in rame
Scarica il PDF
Solo questa pagina Tutta la famigliaGli altri articoli della famiglia rivetti a strappo in rame

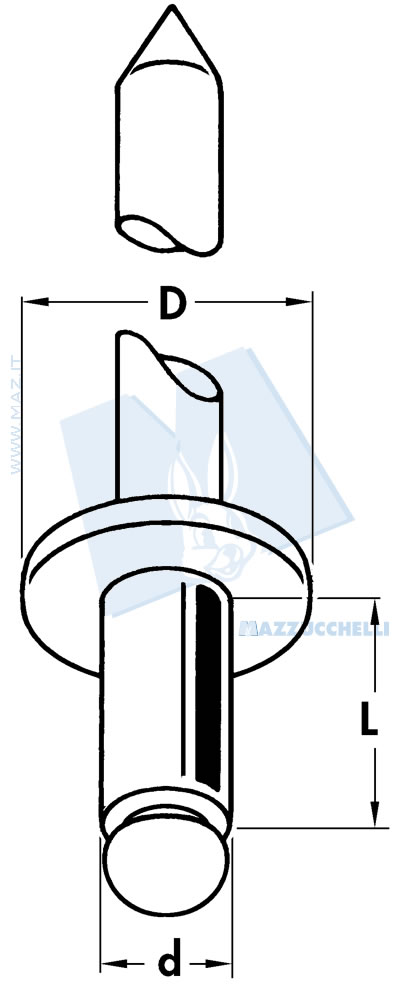

Rivetti in rame
Con chiodo in ottone
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 90 (882 N) | 122 (1195 N) | 3.2 | 6 | 6.5 | 3.3 | 0.5 ÷ 3 |
| 90 (882 N) | 122 (1195 N) | 3.2 | 7 | 6.5 | 3.3 | 3 ÷ 4 |
| 90 (882 N) | 122 (1195 N) | 3.2 | 9 | 6.5 | 3.3 | 4 ÷ 6 |
| 90 (882 N) | 122 (1195 N) | 3.2 | 11 | 6.5 | 3.3 | 6 ÷ 8 |
| 100 (980 N) | 140 (1372 N) | 3.4 | 6 | 7 | 3.5 | 0.5 ÷ 3 |
| 100 (980 N) | 140 (1372 N) | 3.4 | 7 | 7 | 3.5 | 3 ÷ 4 |
| 100 (980 N) | 140 (1372 N) | 3.4 | 9 | 7 | 3.5 | 4 ÷ 6 |
| 100 (980 N) | 140 (1372 N) | 3.4 | 11 | 7 | 3.5 | 6 ÷ 8 |
| 132 (1293 N) | 180 (1764 N) | *4 | 6 | 8 | 4.1 | 0.5 ÷ 2.5 |
| 132 (1293 N) | 180 (1764 N) | *4 | 7 | 8 | 4.1 | 2.5 ÷ 3.5 |
| 132 (1293 N) | 180 (1764 N) | *4 | 9 | 8 | 4.1 | 3.5 ÷ 5.5 |
| 132 (1293 N) | 180 (1764 N) | *4 | 11 | 8 | 4.1 | 5.5 ÷ 7.5 |
