Scheda Tecnica
catalogo > articoli di fissaggio > rivetti a strappo in acciaio e ottone > rivetti a strappo in acciaio e ottone
Scarica il PDF
Solo questa pagina Tutta la scheda Tutta la famigliaGli altri articoli della famiglia rivetti a strappo in acciaio e ottone

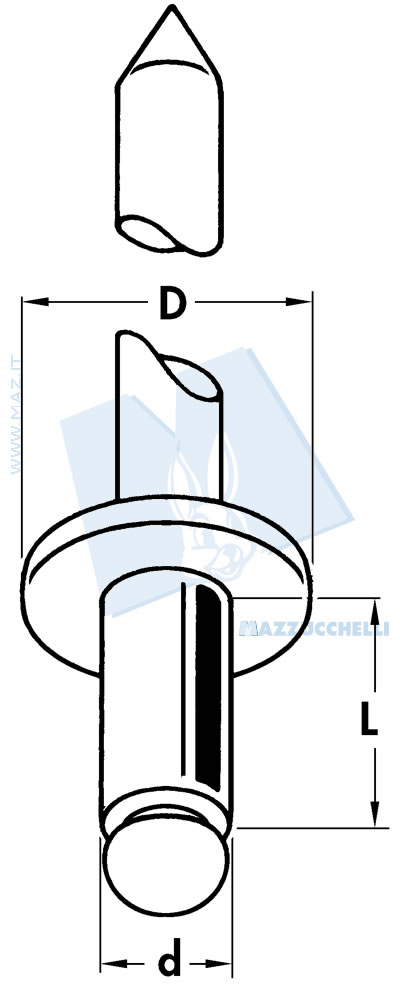

Rivetti tutto acciaio zincato < 1 2 >
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 100 (980 N) | 127 (1244 N) | 3 | 6 | 6 | 3.1 | 0.5 ÷ 3 |
| 100 (980 N) | 127 (1244 N) | 3 | 7 | 6 | 3.1 | 3 ÷ 4 |
| 100 (980 N) | 127 (1244 N) | 3 | 8 | 6 | 3.1 | 4 ÷ 5 |
| 100 (980 N) | 127 (1244 N) | 3 | 9 | 6 | 3.1 | 5 ÷ 6 |
| 100 (980 N) | 127 (1244 N) | 3 | 10 | 6 | 3.1 | 6 ÷ 7 |
| 100 (980 N) | 127 (1244 N) | 3 | 11 | 6 | 3.1 | 7 ÷ 8 |
| 100 (980 N) | 127 (1244 N) | 3 | 12 | 6 | 3.1 | 8 ÷ 9 |
| 125 (1225 N) | 163 (1597 N) | 3.2 | 6 | 6.5 | 3.3 | 0.5 ÷ 3 |
| 125 (1225 N) | 163 (1597 N) | 3.2 | 7 | 6.5 | 3.3 | 3 ÷ 4 |
| 125 (1225 N) | 163 (1597 N) | 3.2 | 8 | 6.5 | 3.3 | 4 ÷ 5 |
| 125 (1225 N) | 163 (1597 N) | 3.2 | 9 | 6.5 | 3.3 | 5 ÷ 6 |
| 125 (1225 N) | 163 (1597 N) | 3.2 | 10 | 6.5 | 3.3 | 6 ÷ 7 |
| 125 (1225 N) | 163 (1597 N) | 3.2 | 11 | 6.5 | 3.3 | 7 ÷ 8 |
| 125 (1225 N) | 163 (1597 N) | 3.2 | 12 | 6.5 | 3.3 | 8 ÷ 9 |
| 195 (1911 N) | 270 (2646 N) | 4 | 6 | 8 | 4.1 | 0.5 ÷ 2.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 7 | 8 | 4.1 | 2.5 ÷ 3.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 8 | 8 | 4.1 | 3.5 ÷ 4.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 9 | 8 | 4.1 | 4.5 ÷ 5.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 10 | 8 | 4.1 | 5.5 ÷ 6.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 11 | 8 | 4.1 | 6.5 ÷ 7.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 12 | 8 | 4.1 | 7.5 ÷ 8.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 14 | 8 | 4.1 | 8.5 ÷ 10.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 16 | 8 | 4.1 | 10.5 ÷ 12.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 18 | 8 | 4.1 | 12.5 ÷ 14.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 20 | 8 | 4.1 | 14.5 ÷ 16.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 24 | 8 | 4.1 | 16.5 ÷ 20.5 |
| 195 (1911 N) | 270 (2646 N) | 4 | 30 | 8 | 4.2 | 20.5 ÷ 26.5 |
