Scheda Tecnica
catalogo > articoli di fissaggio > rivetti a strappo in acciaio e ottone > rivetti a strappo in acciaio e ottone
Scarica il PDF
Solo questa pagina Tutta la famigliaGli altri articoli della famiglia rivetti a strappo in acciaio e ottone

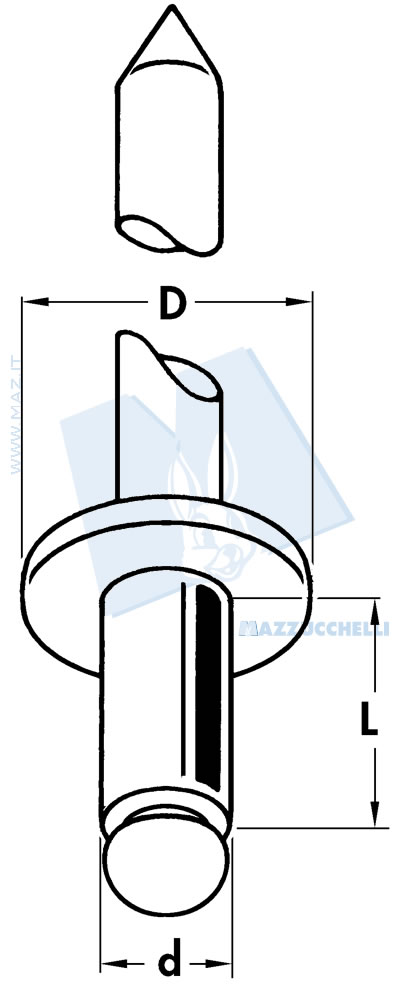

Rivetti in ottone (Cu 63% Zn 37%)
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 105 (1029 N) | 143 (1401 N) | 3 | 6 | 6 | 3.1 | 0.5 ÷ 3 |
| 105 (1029 N) | 143 (1401 N) | 3 | 7 | 6 | 3.1 | 3 ÷ 4 |
| 105 (1029 N) | 143 (1401 N) | 3 | 9 | 6 | 3.1 | 4 ÷ 6 |
| 105 (1029 N) | 143 (1401 N) | 3 | 11 | 6 | 3.1 | 6 ÷ 8 |
| 190 (1862 N) | 255 (2499 N) | 4 | 7 | 8 | 4.1 | 0.5 ÷ 3.5 |
| 190 (1862 N) | 255 (2499 N) | 4 | 9 | 8 | 4.1 | 3.5 ÷ 5.5 |
| 190 (1862 N) | 255 (2499 N) | 4 | 10 | 8 | 4.1 | 5.5 ÷ 6.5 |
| 190 (1862 N) | 255 (2499 N) | 4 | 11 | 8 | 4.1 | 6.5 ÷ 7.5 |
| 190 (1862 N) | 255 (2499 N) | 4 | 12 | 8 | 4.1 | 7.5 ÷ 8.5 |
| 190 (1862 N) | 255 (2499 N) | 4 | 14 | 8 | 4.1 | 8.5 ÷ 10.5 |
| 190 (1862 N) | 255 (2499 N) | 4 | 16 | 8 | 4.1 | 10.5 ÷ 12.5 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 7 | 9 | 5 | 1 ÷ 3 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 9 | 9 | 5 | 3 ÷ 5 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 11 | 9 | 5 | 5 ÷ 7 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 12 | 9 | 5 | 7 ÷ 8 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 14 | 9 | 5 | 8 ÷ 10 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 16 | 9 | 5 | 10 ÷ 12 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 18 | 9 | 5 | 12 ÷ 14 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 20 | 9 | 5 | 14 ÷ 16 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 25 | 9 | 5 | 16 ÷ 21 |
| 312 (3057 N) | 387 (3792 N) | 4.8 | 30 | 9 | 5 | 21 ÷ 26 |
