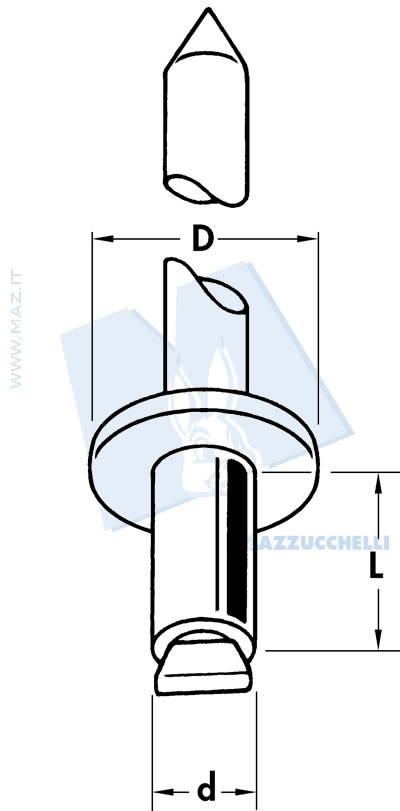

Rivetti "GRAF" in alluminio AlMg 3.5
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 130 (1274 N) | 185 (1813 N) | 4 | 12 | 8 | 4.3 | 3 ÷ 6 |
| 130 (1274 N) | 185 (1813 N) | 4 | 16 | 8 | 4.3 | 6 ÷ 10 |
| 130 (1274 N) | 185 (1813 N) | 4 | 20 | 8 | 4.3 | 10 ÷ 14 |
| 130 (1274 N) | 185 (1813 N) | 4 | 24 | 8 | 4.3 | 14 ÷ 18 |
| 130 (1274 N) | 185 (1813 N) | 4 | 30 | 8 | 4.3 | 18 ÷ 24 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 16 | 10 | 5.3 | 5 ÷ 10 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 20 | 10 | 5.3 | 10 ÷ 14 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 24 | 10 | 5.3 | 14 ÷ 18 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 30 | 10 | 5.3 | 18 ÷ 22 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 35 | 10 | 5.3 | 22 ÷ 27 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 40 | 10 | 5.3 | 27 ÷ 32 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 45 | 10 | 5.3 | 32 ÷ 37 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 50 | 10 | 5.3 | 37 ÷ 42 |
