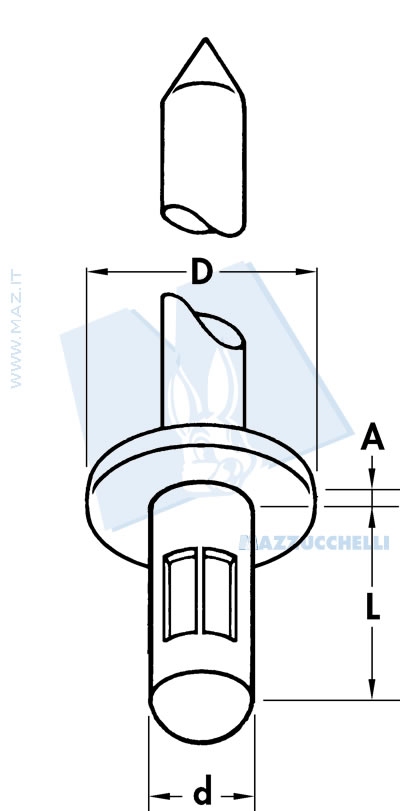

Rivetti multistadi in alluminio AlMg 2 < 1 2 3 4 >
A testa cilindrica
 |  | d | L | D | A |  |  |
|---|---|---|---|---|---|---|---|
| 90 (882 N) | 110 (1078 N) | 3.2 | 8 | 6.5 | 1 | 3.4 | 0.8 ÷ 5 |
| 90 (882 N) | 110 (1078 N) | 3.2 | 9.5 | 6.5 | 1 | 3.4 | 2 ÷ 6.5 |
| 90 (882 N) | 110 (1078 N) | 3.2 | 11.5 | 6.5 | 1 | 3.4 | 4 ÷ 8 |
| 125 (1225 N) | 170 (1666 N) | 4 | 10 | 8 | 1.3 | 4.2 | 1.2 ÷ 6.5 |
| 125 (1225 N) | 170 (1666 N) | 4 | 13 | 8 | 1.3 | 4.2 | 4 ÷ 9.5 |
| 125 (1225 N) | 170 (1666 N) | 4 | 17 | 8 | 1.3 | 4.2 | 8 ÷ 13.5 |
| 165 (1617 N) | 230 (2254 N) | 4.8 | 11 | 10 | 1.5 | 5.1 | 1.3 ÷ 6.5 |
| 165 (1617 N) | 230 (2254 N) | 4.8 | 15 | 10 | 1.5 | 5.1 | 4.8 ÷ 11.1 |
| 165 (1617 N) | 230 (2254 N) | 4.8 | 17 | 10 | 1.5 | 5.1 | 5.5 ÷ 12 |
| 165 (1617 N) | 230 (2254 N) | 4.8 | 25 | 10 | 1.5 | 5.1 | 12.7 ÷ 21 |
