Scheda Tecnica
catalogo > articoli di fissaggio > rivetti a strappo in lega inox, acciaio inox aisi 305, monel > rivetti a strappo in lega inox, acciaio inox aisi 305, monel
Scarica il PDF
Solo questa pagina Tutta la famigliaGli altri articoli della famiglia rivetti a strappo in lega inox, acciaio inox AISI 305, monel

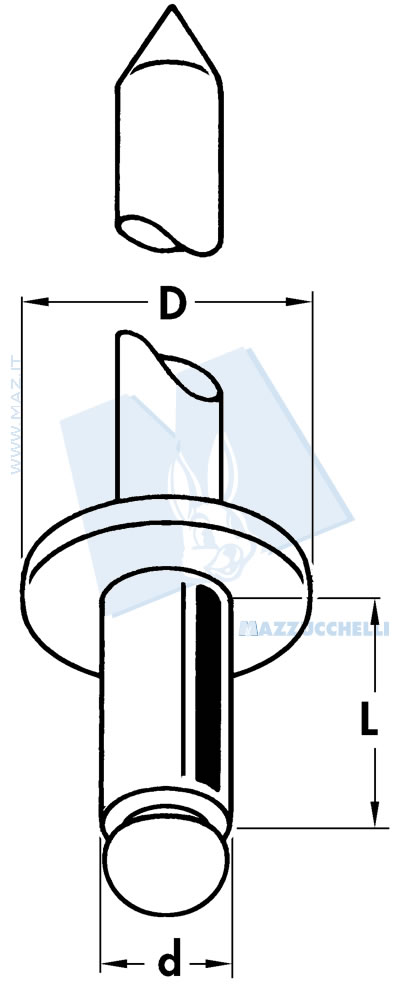

Rivetti in lega inox Cu 80 % Ni 20 %
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 115 (1127 N) | 214 (2097 N) | 3.2 | 6 | 6.5 | 3.3 | 0.5 ÷ 3 |
| 115 (1127 N) | 214 (2097 N) | 3.2 | 7 | 6.5 | 3.3 | 3 ÷ 4 |
| 115 (1127 N) | 214 (2097 N) | 3.2 | 9 | 6.5 | 3.3 | 4 ÷ 6 |
| 115 (1127 N) | 214 (2097 N) | 3.2 | 11 | 6.5 | 3.3 | 6 ÷ 8 |
| 115 (1127 N) | 214 (2097 N) | 3.2 | 12 | 6.5 | 3.3 | 8 ÷ 9 |
| 115 (1127 N) | 214 (2097 N) | 3.2 | 14 | 6.5 | 3.3 | 9 ÷ 11 |
| 155 (1519 N) | 260 (2548 N) | 4 | 6 | 8 | 4.1 | 0.5 ÷ 2.5 |
| 155 (1519 N) | 260 (2548 N) | 4 | 7 | 8 | 4.1 | 2.5 ÷ 3.5 |
| 155 (1519 N) | 260 (2548 N) | 4 | 9 | 8 | 4.1 | 3.5 ÷ 5.5 |
| 155 (1519 N) | 260 (2548 N) | 4 | 11 | 8 | 4.1 | 5.5 ÷ 7.5 |
| 155 (1519 N) | 260 (2548 N) | 4 | 12 | 8 | 4.1 | 7.5 ÷ 8.5 |
| 155 (1519 N) | 260 (2548 N) | 4 | 14 | 8 | 4.1 | 8.5 ÷ 10.5 |
| 155 (1519 N) | 260 (2548 N) | 4 | 16 | 8 | 4.1 | 10.5 ÷ 12.5 |
| 155 (1519 N) | 260 (2548 N) | 4 | 18 | 8 | 4.1 | 12.5 ÷ 14.5 |
| 292 (2681 N) | 490 (4802 N) | 4.8 | 8 | 9 | 5 | 1.5 ÷ 4 |
| 292 (2861 N) | 490 (4802 N) | 4.8 | 10 | 9 | 5 | 4 ÷ 6 |
| 292 (2861 N) | 490 (4802 N) | 4.8 | 12 | 9 | 5 | 6 ÷ 8 |
| 292 (2861 N) | 490 (4802 N) | 4.8 | 14 | 9 | 5 | 8 ÷ 10 |
| 292 (2861 N) | 490 (4802 N) | 4.8 | 16 | 9 | 5 | 10 ÷ 12 |
| 292 (2861 N) | 490 (4802 N) | 4.8 | 18 | 9 | 5 | 12 ÷ 14 |
| 292 (2861 N) | 490 (4802 N) | 4.8 | 20 | 9 | 5 | 14 ÷ 16 |
