Scheda Tecnica
catalogo > articoli di fissaggio > rivetti a strappo in lega inox, acciaio inox aisi 305, monel > rivetti a strappo in lega inox, acciaio inox aisi 305, monel
Scarica il PDF
Solo questa pagina Tutta la famigliaGli altri articoli della famiglia rivetti a strappo in lega inox, acciaio inox AISI 305, monel

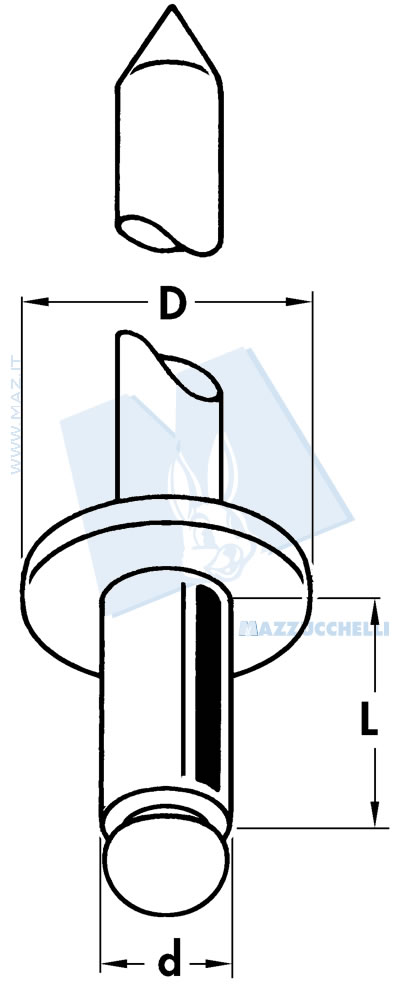

Rivetti tutto acciaio inox (AISI 305)
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 250 (2450 N) | 260 (2548 N) | 3.2 | 6 | 6.5 | 3.3 | 0.5 ÷ 3 |
| 250 (2450 N) | 260 (2548 N) | 3.2 | 8 | 6.5 | 3.3 | 3 ÷ 5 |
| 250 (2450 N) | 260 (2548 N) | 3.2 | 10 | 6.5 | 3.3 | 5 ÷ 7 |
| 250 (2450 N) | 260 (2548 N) | 3.2 | 12 | 6.5 | 3.3 | 7 ÷ 9 |
| 320 (3136 N) | 360 (3528 N) | 4 | 6 | 8 | 4.1 | 0.5 ÷ 2.5 |
| 320 (3136 N) | 360 (3528 N) | 4 | 8 | 8 | 4.1 | 2.5 ÷ 4.5 |
| 320 (3136 N) | 360 (3528 N) | 4 | 10 | 8 | 4.1 | 4.5 ÷ 6.5 |
| 320 (3136 N) | 360 (3528 N) | 4 | 12 | 8 | 4.1 | 6.5 ÷ 8.5 |
| 320 (3136 N) | 360 (3528 N) | 4 | 14 | 8 | 4.1 | 8.5 ÷ 10.5 |
| 320 (3136 N) | 360 (3528 N) | 4 | 16 | 8 | 4.1 | 10.5 ÷ 12.5 |
| 505 (4312 N) | 615 (5782 N) | 4.8 | 8 | 9 | 5 | 1.5 ÷ 4 |
| 505 (4312 N) | 615 (5782 N) | 4.8 | 10 | 9 | 5 | 4 ÷ 6 |
| 505 (4312 N) | 615 (5782 N) | 4.8 | 12 | 9 | 5 | 6 ÷ 8 |
| 505 (4312 N) | 615 (5782 N) | 4.8 | 14 | 9 | 5 | 8 ÷ 10 |
| 505 (4312 N) | 615 (5782 N) | 4.8 | 16 | 9 | 5 | 10 ÷ 12 |
| 505 (4312 N) | 615 (5782 N) | 4.8 | 18 | 9 | 5 | 12 ÷ 14 |
