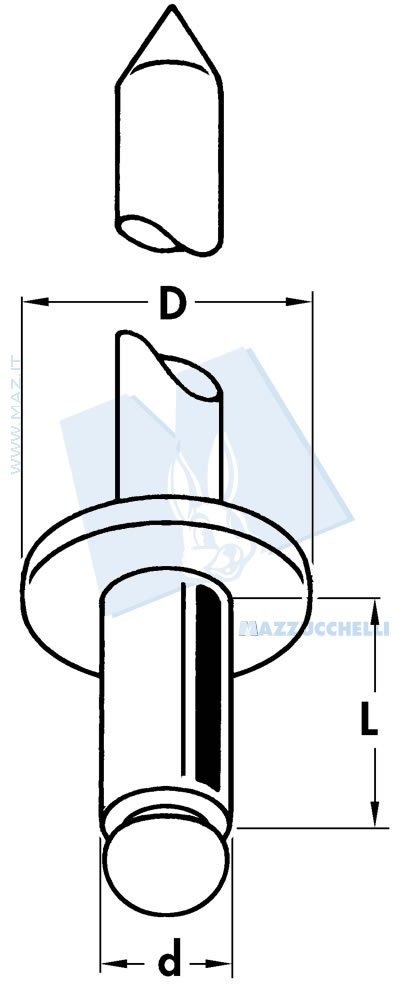

Rivetti in monel
Con chiodo in acciaio inox
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 185 (1813 N) | 230 (2254 N) | 3.2 | 6 | 6.5 | 3.3 | 0.5 ÷ 3 |
| 185 (1813 N) | 230 (2254 N) | 3.2 | 8 | 6.5 | 3.3 | 3 ÷ 5 |
| 185 (1813 N) | 230 (2254 N) | 3.2 | 10 | 6.5 | 3.3 | 5 ÷ 7 |
| 185 (1813 N) | 230 (2254 N) | 3.2 | 12 | 6.5 | 3.3 | 7 ÷ 9 |
| 250 (2450 N) | 370 (3626 N) | 4 | 8 | 8 | 4.1 | 1.5 ÷ 4.5 |
| 250 (2450 N) | 370 (3626 N) | 4 | 10 | 8 | 4.1 | 4.5 ÷ 6.5 |
| 250 (2450 N) | 370 (3626 N) | 4 | 12 | 8 | 4.1 | 6.5 ÷ 8.5 |
| 250 (2450 N) | 370 (3626 N) | 4 | 14 | 8 | 4.1 | 8.5 ÷ 10.5 |
| 320 (3136 N) | 390 (3822 N) | 4.8 | 8 | 9 | 5 | 1.5 ÷ 4 |
| 320 (3136 N) | 390 (3822 N) | 4.8 | 10 | 9 | 5 | 4 ÷ 6 |
| 320 (3136 N) | 390 (3822 N) | 4.8 | 12 | 9 | 5 | 6 ÷ 8 |
| 320 (3136 N) | 390 (3822 N) | 4.8 | 14 | 9 | 5 | 8 ÷ 10 |
| 320 (3136 N) | 390 (3822 N) | 4.8 | 16 | 9 | 5 | 10 ÷ 12 |
| 320 (3136 N) | 390 (3822 N) | 4.8 | 18 | 9 | 5 | 12 ÷ 14 |
| 320 (3136 N) | 390 (3822 N) | 4.8 | 20 | 9 | 5 | 14 ÷ 16 |
