Scheda Tecnica
catalogo > articoli di fissaggio > rivetti a strappo ermetici > rivetti a strappo ermetici
Scarica il PDF
Solo questa pagina Tutta la famigliaGli altri articoli della famiglia rivetti a strappo ermetici

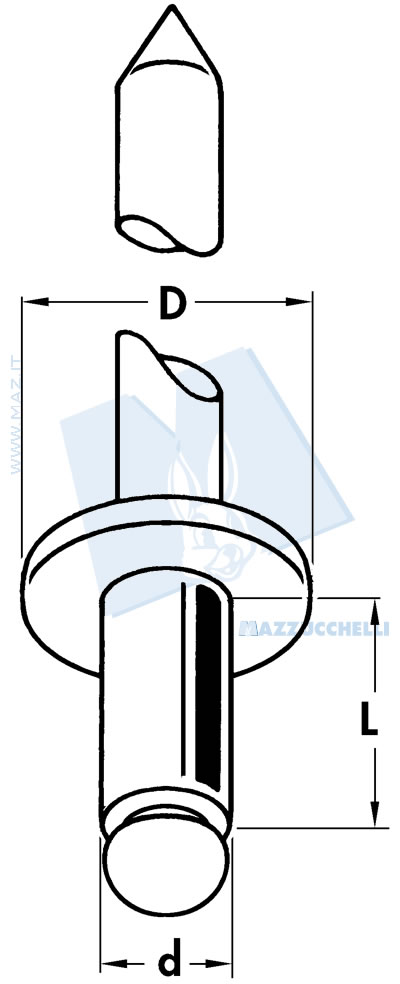

Rivetti ermetici AlMg 5
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 105 (1029 N) | 160 (1568 N) | 3.2 | 6 | 6 | 3.3 | 0.8 ÷ 2.0 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 8 | 6 | 3.3 | 2.0 ÷ 3.5 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 9 | 6 | 3.3 | 3.5 ÷ 4.5 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 11 | 6 | 3.3 | 4.5 ÷ 6.5 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 13 | 6 | 3.3 | 6.5 ÷ 8.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 8 | 8 | 4.1 | 0.8 ÷ 3.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 10 | 8 | 4.1 | 3.5 ÷ 5.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 13 | 8 | 4.1 | 5.5 ÷ 8.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 8 | 9.5 | 5 | 0.8 ÷ 3.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 10 | 9.5 | 5 | 3.5 ÷ 5.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 12 | 9.5 | 5 | 5.5 ÷ 7.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 15 | 9.5 | 5 | 7.5 ÷ 10.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 18 | 9.5 | 5 | 10.5 ÷ 13.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 22 | 9.5 | 5 | 13.5 ÷ 17.5 |
