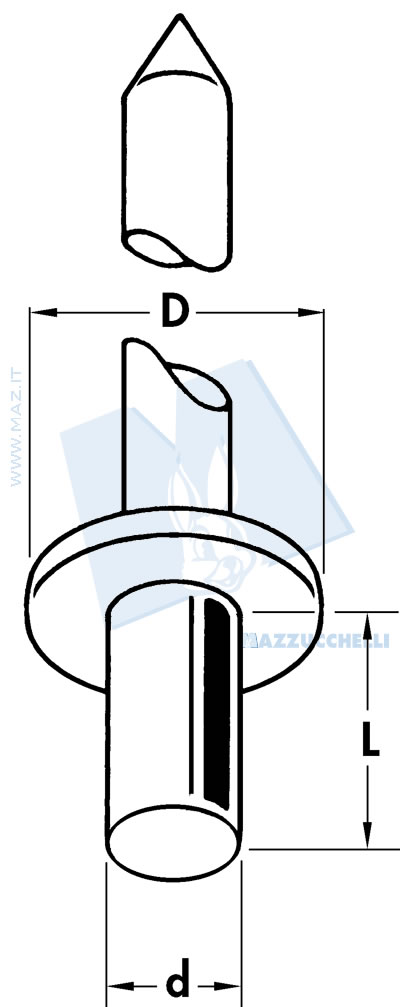

Rivetti ermetici in alluminio AlMg 5
Con chiodo in acciaio inox
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 105 (1029 N) | 140 (1372 N) | 3.2 | 6 | 6 | 3.3 | 0.8 ÷ 2 |
| 105 (1029 N) | 140 (1372 N) | 3.2 | 8 | 6 | 3.3 | 2 ÷ 3.5 |
| 105 (1029 N) | 140 (1372 N) | 3.2 | 9 | 6 | 3.3 | 3.5 ÷ 4.5 |
| 105 (1029 N) | 140 (1372 N) | 3.2 | 11 | 6 | 3.3 | 4.5 ÷ 6.5 |
| 105 (1029 N) | 140 (1372 N) | 3.2 | 12 | 6 | 3.3 | 6.5 ÷ 7.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 8 | 8 | 4.1 | 0.8 ÷ 3.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 9 | 8 | 4.1 | 3.5 ÷ 4.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 11 | 8 | 4.1 | 4.5 ÷ 6.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 12 | 8 | 4.1 | 6.5 ÷ 7.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 8 | 9.5 | 5 | 0.8 ÷ 3.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 9 | 9.5 | 5 | 3.5 ÷ 4.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 11 | 9.5 | 5 | 4.5 ÷ 6.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 12 | 9.5 | 5 | 6.5 ÷ 7.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 14 | 9.5 | 5 | 7.5 ÷ 9.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 16 | 9.5 | 5 | 9.5 ÷ 11.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 18 | 9.5 | 5 | 11.5 ÷ 13.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 21 | 9.5 | 5 | 13.5 ÷ 15.5 |
