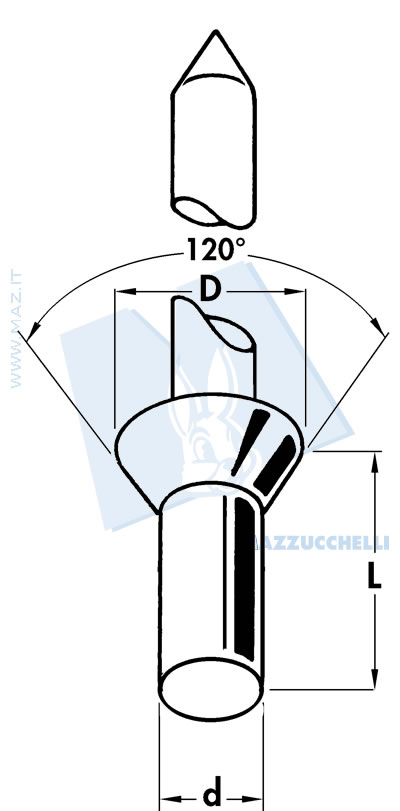

Rivetti ermetici a testa svasata alluminio AlMg 5
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 105 (1029 N) | 160 (1568 N) | 3.2 | 7 | 6 | 3.3 | 1.7 ÷ 3.0 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 9 | 6 | 3.3 | 3.0 ÷ 4.5 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 10 | 6 | 3.3 | 4.5 ÷ 5.5 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 12 | 6 | 3.3 | 5.5 ÷ 7.5 |
| 105 (1029 N) | 160 (1568 N) | 3.2 | 13 | 6 | 3.3 | 7.5 ÷ 8.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 9 | 8 | 4.1 | 2.8 ÷ 4.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 11 | 8 | 4.1 | 4.5 ÷ 6.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 12 | 8 | 4.1 | 6.5 ÷ 7.5 |
| 155 (1519 N) | 220 (2156 N) | 4 | 14 | 8 | 4.1 | 7.5 ÷ 9.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 9 | 9.5 | 5 | 3.0 ÷ 4.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 11 | 9.5 | 5 | 4.5 ÷ 6.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 12 | 9.5 | 5 | 6.5 ÷ 7.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 14 | 9.5 | 5 | 7.5 ÷ 9.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 15 | 9.5 | 5 | 9.5 ÷ 10.5 |
| 210 (2058 N) | 310 (3038 N) | 4.8 | 19 | 9.5 | 5 | 10.5 ÷ 14.5 |
