Rivetti in lega di alluminio AlMg 5

Con chiodo in acciaio zincato

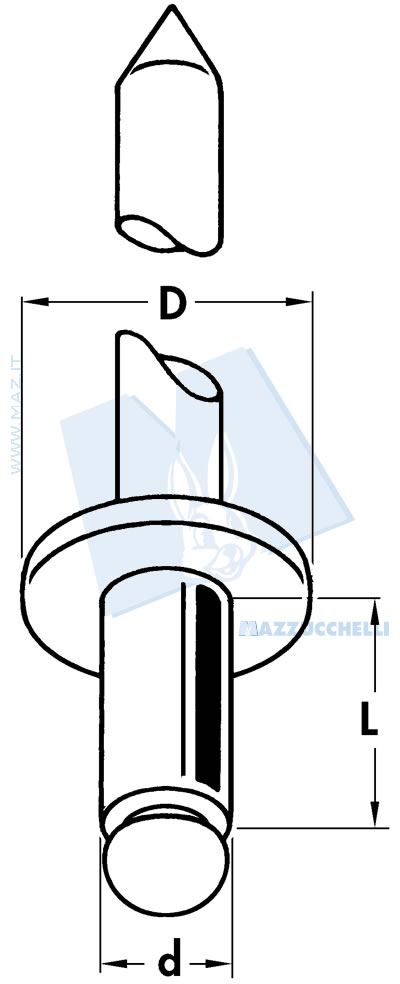

disegno tecnico Rivetti in lega di alluminio AlMg 5

		d	L	D
280 (2744 N)	433 (4341 N)	6	8	12	6.1	2 ÷ 3
280 (2744 N)	433 (4341 N)	6	10	12	6.1	3 ÷ 5
280 (2744 N)	433 (4341 N)	6	12	12	6.1	5 ÷ 7
280 (2744 N)	433 (4341 N)	6	15	12	6.1	7 ÷ 10
280 (2744 N)	433 (4341 N)	6	18	12	6.1	10 ÷ 13
280 (2744 N)	433 (4341 N)	6	22	12	6.1	13 ÷ 17
280 (2744 N)	433 (4341 N)	6	26	12	6.1	17 ÷ 21
280 (2744 N)	433 (4341 N)	6	30	12	6.1	21 ÷ 25
280 (2744 N)	433 (4341 N)	6	35	12	6.1	25 ÷ 30
280 (2744 N)	433 (4341 N)	6	40	12	6.1	30 ÷ 35
380 (3724 N)	632 (6193 N)	6.4	8	12	6.5	2 ÷ 3
380 (3724 N)	632 (6193 N)	6.4	10	12	6.5	3 ÷ 5
380 (3724 N)	632 (6193 N)	6.4	12	12	6.5	5 ÷ 7
380 (3724 N)	632 (6193 N)	6.4	15	12	6.5	7 ÷ 10
380 (3724 N)	632 (6193 N)	6.4	18	12	6.5	10 ÷ 13
380 (3724 N)	632 (6193 N)	6.4	22	12	6.5	13 ÷ 17
380 (3724 N)	632 (6193 N)	6.4	26	12	6.5	17 ÷ 21
380 (3724 N)	632 (6193 N)	6.4	30	12	6.5	21 ÷ 25
380 (3724 N)	632 (6193 N)	6.4	35	12	6.5	25 ÷ 30
380 (3724 N)	632 (6193 N)	6.4	40	12	6.5	30 ÷ 35
677 (6634 N)	979 (9594 N)	7.8	15	14	8	4 ÷ 9.5
677 (6634 N)	979 (9594 N)	7.8	18	14	8	9.5 ÷ 12.5
677 (6634 N)	979 (9594 N)	7.8	22	14	8	12.5 ÷ 16.5
677 (6634 N)	979 (9594 N)	7.8	26	14	8	16.5 ÷ 20.5
677 (6634 N)	979 (9594 N)	7.8	30	14	8	20.5 ÷ 24.5
677 (6634 N)	979 (9594 N)	7.8	35	14	8	24.5 ÷ 29.5
677 (6634 N)	979 (9594 N)	7.8	40	14	8	29.5 ÷ 34.5
