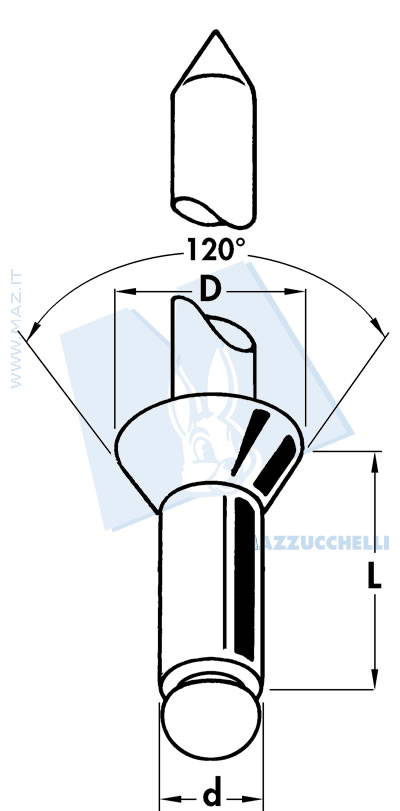

Rivetti a testa svasata in lega di alluminio AlMg 3.5
Con chiodo in acciaio zincato
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 70 (686 N) | 100 (980 N) | 3.2 | 7 | 6.5 | 3.3 | 2 ÷ 4 |
| 70 (686 N) | 100 (980 N) | 3.2 | 9 | 6.5 | 3.3 | 4 ÷ 6 |
| 70 (686 N) | 100 (980 N) | 3.2 | 11 | 6.5 | 3.3 | 6 ÷ 8 |
| 70 (686 N) | 100 (980 N) | 3.2 | 13 | 6.5 | 3.3 | 8 ÷ 10 |
| 130 (1274 N) | 185 (1813 N) | 4 | 7 | 8 | 4.1 | 3 ÷ 4 |
| 130 (1274 N) | 185 (1813 N) | 4 | 9 | 8 | 4.1 | 4 ÷ 6 |
| 130 (1274 N) | 185 (1813 N) | 4 | 11 | 8 | 4.1 | 6 ÷ 8 |
| 130 (1274 N) | 185 (1813 N) | 4 | 12 | 8 | 4.1 | 8 ÷ 9 |
| 130 (1274 N) | 185 (1813 N) | 4 | 14 | 8 | 4.1 | 9 ÷ 11 |
| 130 (1274 N) | 185 (1813 N) | 4 | 16 | 8 | 4.1 | 11 ÷ 13 |
| 130 (1274 N) | 185 (1813 N) | 4 | 18 | 8 | 4.1 | 13 ÷ 15 |
| 130 (1274 N) | 185 (1813 N) | 4 | 20 | 8 | 4.1 | 15 ÷ 17 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 7 | 10 | 5 | 3 ÷ 4 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 9 | 10 | 5 | 4 ÷ 5 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 11 | 10 | 5 | 5 ÷ 7 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 12 | 10 | 5 | 7 ÷ 8 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 14 | 10 | 5 | 8 ÷ 10 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 16 | 10 | 5 | 10 ÷ 12 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 18 | 10 | 5 | 12 ÷ 14 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 20 | 10 | 5 | 14 ÷ 16 |
