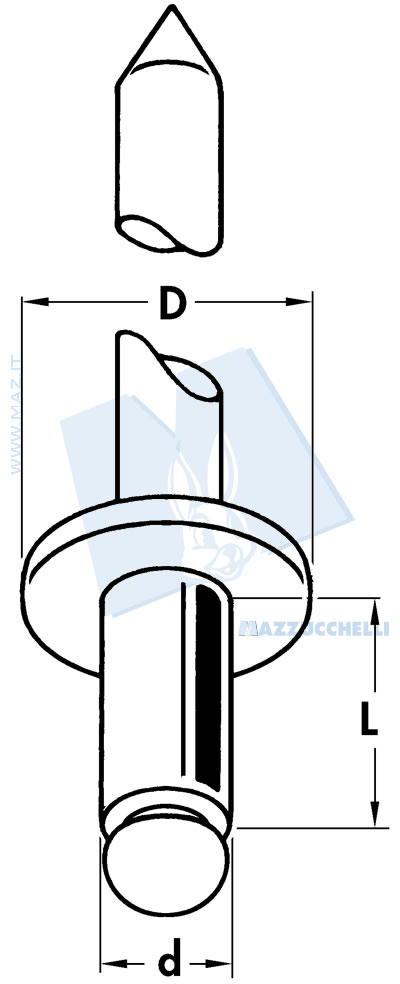

Rivetti tutto alluminio -
Boccola AlMg 2 Chiodo AlMg 5
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 44 (431 N) | 76 (744 N) | 3.2 | 6 | 6.5 | 3.3 | 0.5 ÷ 3 |
| 44 (431 N) | 76 (744 N) | 3.2 | 8 | 6.5 | 3.3 | 3 ÷ 5 |
| 44 (431 N) | 76 (744 N) | 3.2 | 10 | 6.5 | 3.3 | 5 ÷ 7 |
| 44 (431 N) | 76 (744 N) | 3.2 | 12 | 6.5 | 3.3 | 7 ÷ 9 |
| 89 (872 N) | 128 (1254 N) | 4 | 6 | 8 | 4.1 | 0.5 ÷ 2.5 |
| 89 (872 N) | 128 (1254 N) | 4 | 8 | 8 | 4.1 | 2.5 ÷ 4.5 |
| 89 (872 N) | 128 (1254 N) | 4 | 10 | 8 | 4.1 | 4.5 ÷ 6.5 |
| 89 (872 N) | 128 (1254 N) | 4 | 12 | 8 | 4.1 | 6.5 ÷ 8.5 |
| 89 (872 N) | 128 (1254 N) | 4 | 14 | 8 | 4.1 | 8.5 ÷ 10.5 |
| 89 (872 N) | 128 (1254 N) | 4 | 16 | 8 | 4.1 | 10.5 ÷ 12.5 |
| 89 (872 N) | 128 (1254 N) | 4 | 18 | 8 | 4.1 | 12.5 ÷ 14.5 |
| 109 (1068 N) | 157 (1538 N) | 4.8 | 8 | 10 | 5 | 2 ÷ 4 |
| 109 (1068 N) | 157 (1538 N) | 4.8 | 10 | 10 | 5 | 4 ÷ 6 |
| 109 (1068 N) | 157 (1538 N) | 4.8 | 12 | 10 | 5 | 6 ÷ 8 |
| 109 (1068 N) | 157 (1535 N) | 4.8 | 14 | 10 | 5 | 8 ÷ 10 |
| 109 (1068 N) | 157 (1538 N) | 4.8 | 16 | 10 | 5 | 10 ÷ 12 |
| 109 (1068 N) | 157 (1538 N) | 4.8 | 18 | 10 | 5 | 12 ÷14 |
