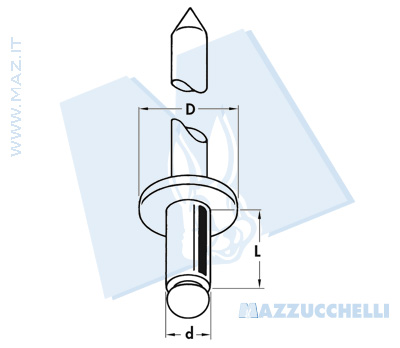

Rivetti in lega di alluminio AlMg 3.5 < 1 2 3 4 5 6 >
Con chiodo in acciaio zincato
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 35 (343 N) | 45 (441 N) | 2.4 | 6 | 5 | 2.5 | 0.5 ÷ 3 |
| 35 (343 N) | 45 (441 N) | 2.4 | 8 | 5 | 2.5 | 3 ÷ 5 |
| 35 (343 N) | 45 (441 N) | 2.4 | 10 | 5 | 2.5 | 5 ÷ 7 |
| 35 (343 N) | 45 (441 N) | 2.4 | 12 | 5 | 2.5 | 7 ÷ 9 |
| 65 (637 N) | 90 (882 N) | 3 | 5 | 6 | 3.1 | 0.5 ÷ 2 |
| 65 (637 N) | 90 (882 N) | 3 | 6 | 6 | 3.1 | 1 ÷ 3 |
| 65 (637 N) | 90 (882 N) | 3 | 7 | 6 | 3.1 | 2 ÷ 4 |
| 65 (637 N) | 90 (882 N) | 3 | 8 | 6 | 3.1 | 3 ÷ 5 |
| 65 (637 N) | 90 (882 N) | 3 | 9 | 6 | 3.1 | 4 ÷ 6 |
| 65 (637 N) | 90 (882 N) | 3 | 10 | 6 | 3.1 | 5 ÷ 7 |
| 65 (637 N) | 90 (882 N) | 3 | 11 | 6 | 3.1 | 6 ÷ 8 |
| 65 (637 N) | 90 (882 N) | 3 | 12 | 6 | 3.1 | 7 ÷ 9 |
| 65 (637 N) | 90 (882 N) | 3 | 14 | 6 | 3.1 | 9 ÷ 11 |
| 65 (637 N) | 90 (882 N ) | 3 | 16 | 6 | 3.1 | 11 ÷ 13 |
| 65 (637 N) | 90 (882 N) | 3 | 18 | 6 | 3.1 | 13 ÷ 15 |
| 70 (686 N) | 100 (980 N) | 3.2 | 5 | 6.5 | 3.3 | 0.5 ÷ 2 |
| 70 (686 N) | 100 (980 N) | 3.2 | 6 | 6.5 | 3.3 | 1 ÷ 3 |
| 70 (686 N) | 100 (980 N) | 3.2 | 7 | 6.5 | 3.3 | 2 ÷ 4 |
| 70 (686 N) | 100 (980 N) | 3.2 | 8 | 6.5 | 3.3 | 3 ÷ 5 |
| 70 (686 N) | 100 (980 N) | 3.2 | 9 | 6.5 | 3.3 | 4 ÷ 6 |
| 70 (686 N) | 100 (980 N) | 3.2 | 10 | 6.5 | 3.3 | 5 ÷ 7 |
| 70 (686 N) | 100 (980 N) | 3.2 | 11 | 6.5 | 3.3 | 6 ÷ 8 |
| 70 (686 N) | 100 (980 N) | 3.2 | 12 | 6.5 | 3.3 | 7 ÷ 9 |
| 70 (686 N) | 100 (980 N) | 3.2 | 14 | 6.5 | 3.3 | 9 ÷ 11 |
| 70 (686 N) | 100 (980 N) | 3.2 | 16 | 6.5 | 3.3 | 11 ÷ 13 |
| 70 (686 N) | 100 (980 N) | *3.2 | 18 | 6.5 | 3.3 | 13 ÷ 15 |
