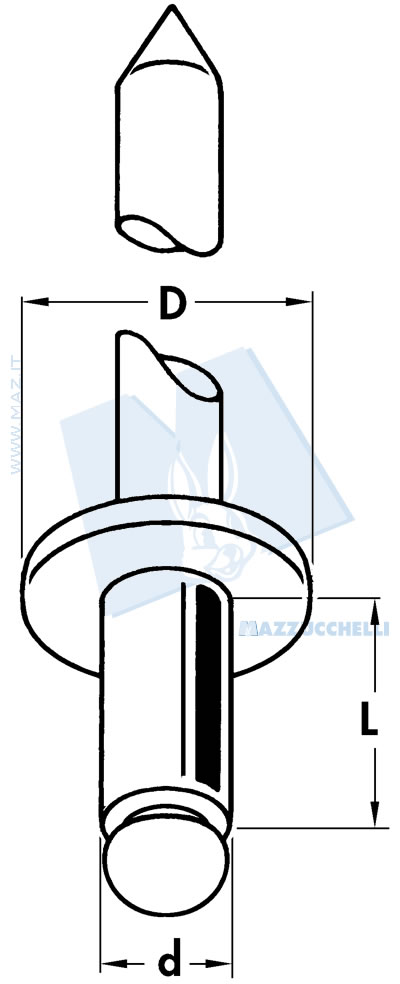

Rivetti in lega di alluminio AlMg 3.5 < 1 2 3 4 5 6 >
A testa larga
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 70 (686 N) | 100 (980 N) | 3.2 | 8 | 10 | 3.3 | 3 ÷ 5 |
| 70 (686 N) | 100 (980 N) | 3.2 | 10 | 10 | 3.3 | 5 ÷ 7 |
| 70 (686 N) | 100 (980 N) | 3.2 | 12 | 10 | 3.3 | 7 ÷ 9 |
| 70 (686 N) | 100 (980 N) | 3.2 | 14 | 10 | 3.3 | 9 ÷ 11 |
| 130 (1274 N) | 185 (1813 N) | 4 | 7 | 10 | 4.1 | 2.5 ÷ 3.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 9 | 10 | 4.1 | 4.5 ÷ 5.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 9 | 10 | 4.1 | 4.5 ÷ 5.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 11 | 10 | 4.1 | 5.5 ÷ 7.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 13 | 10 | 4.1 | 7.5 ÷ 9.5 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 8 | 14 | 5 | 3 ÷ 4 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 9 | 14 | 5 | 4 ÷ 5 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 10 | 14 | 5 | 5 ÷ 6 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 12 | 14 | 5 | 6 ÷ 8 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 14 | 14 | 5 | 8 ÷ 10 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 16 | 14 | 5 | 10 ÷ 12 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 18 | 14 | 5 | 12 ÷ 14 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 20 | 14 | 5 | 14 ÷ 16 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 22 | 14 | 5 | 16 ÷ 18 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 24 | 14 | 5 | 18 ÷ 20 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 26 | 14 | 5 | 20 ÷ 22 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 28 | 14 | 5 | 22 ÷ 24 |
| 223 (2185 N ) | 304 (2979 N) | 4.8 | 30 | 14 | 5 | 24 ÷ 26 |
| 223 (2185 N) | 304 (2979 N) | 4.8 | 35 | 14 | 5 | 26 ÷ 31 |
