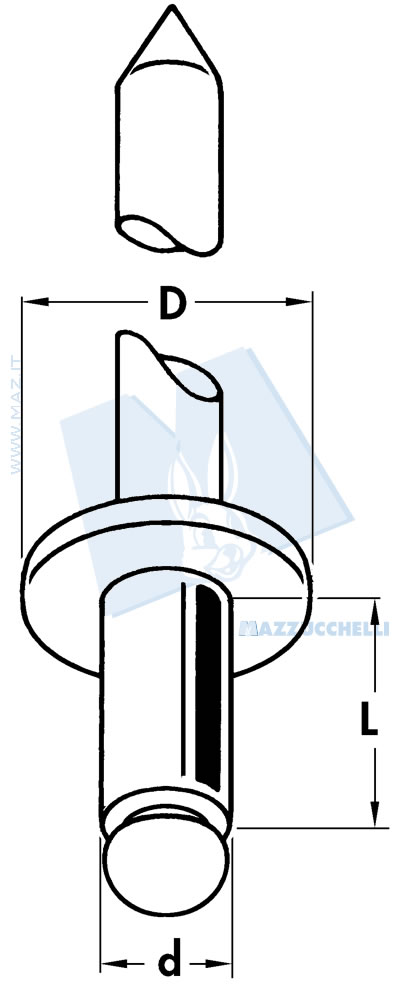

Rivetti in lega di alluminio AlMg 3.5 < 1 2 3 4 5 6 >
Con chiodo in acciaio zincato
 |  | d | L | D |  |  |
|---|---|---|---|---|---|---|
| 75 (735 N) | 110 (1078 N) | 3.4 | 5 | 7 | 3.5 | 0.5 ÷ 2 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 6 | 7 | 3.5 | 1 ÷ 3 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 7 | 7 | 3.5 | 2 ÷ 4 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 8 | 7 | 3.5 | 3 ÷ 5 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 9 | 7 | 3.5 | 4 ÷ 6 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 10 | 7 | 3.5 | 5 ÷ 7 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 11 | 7 | 3.5 | 6 ÷ 8 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 12 | 7 | 3.5 | 7 ÷ 9 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 14 | 7 | 3.5 | 9 ÷ 11 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 16 | 7 | 3.5 | 11 ÷ 13 |
| 75 (735 N) | 110 (1078 N) | 3.4 | 18 | 7 | 3.5 | 13 ÷ 15 |
| 75 (735 N) | 110 (1078 N) | *3.4 | 20 | 7 | 3.5 | 15 ÷ 17 |
| 130 (1274 N) | 185 (1813 N) | 4 | 5 | 8 | 4.1 | 0.5 ÷ 1.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 6 | 8 | 4.1 | 1.5 ÷ 2.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 7 | 8 | 4.1 | 2.5 ÷ 3.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 8 | 8 | 4.1 | 3.5 ÷ 4.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 9 | 8 | 4.1 | 4.5 ÷ 5.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 10 | 8 | 4.1 | 5.5 ÷ 6.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 11 | 8 | 4.1 | 6.5 ÷ 7.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 12 | 8 | 4.1 | 7.5 ÷ 8.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 14 | 8 | 4.1 | 8.5 ÷ 10.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 16 | 8 | 4.1 | 10.5 ÷ 12.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 18 | 8 | 4.1 | 12.5 ÷ 14.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 20 | 8 | 4.1 | 14.5 ÷ 16.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 22 | 8 | 4.1 | 16.5 ÷ 18.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 24 | 8 | 4.1 | 18.5 ÷ 20.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 26 | 8 | 4.1 | 20.5 ÷ 22.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 28 | 8 | 4.1 | 22.5 ÷ 24.5 |
| 130 (1274 N) | 185 (1813 N) | 4 | 30 | 8 | 4.1 | 24.5 ÷ 26.5 |
