Inserti filettati a testa cilindrica in lega di alluminio

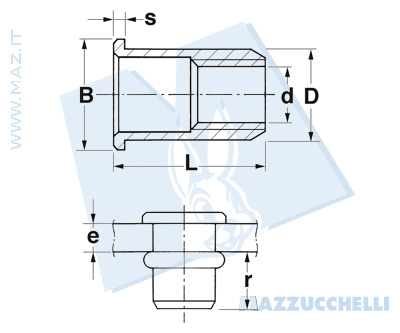

disegno tecnico Inserti filettati a testa cilindrica in lega di alluminio

Codice Nr.	d 6H	D 0 -01	B max	S	L	r min ÷ max
M 3 FTT/C	M 3	4.9	8	0.8	9	4.2 ÷ 2.6	5	0.3 ÷ 1.8
M 3 FTT /L	M 3	4.9	8	0.8	10.5	4.2 ÷ 2.6	5	1.8 ÷ 3
M 4 FTT/C	M4	5.9	9	1	11	5.5 ÷ 6	6	0.3 ÷ 2.5
M 4 FTT/L	M 4	5.9	9	1	13	5.5 ÷ 6	6	2.5 ÷ 4
M 5 FTT/C	M 5	6.9	10	1.2	13	7.2 ÷ 7.7	7	0.5 ÷ 3
M 5 FTT/L	M 5	6.9	10	1.2	15.5	7.2 ÷ 7.7	7	3 ÷ 5
M 6 FTT/C	M 6	8.9	12	1.5	14.5	7.6 ÷ 8.2	9	0.5 ÷ 2.3
M 6 FTT/M	M 6	8.9	12	1.5	16	7.6 ÷ 8.2	9	2.3 ÷ 4
M 6 FTT/L	M 6	8.9	12	1.5	17.5	7.6 ÷ 8.2	9	4 ÷ 6
M 8 FTT/C	M 8	10.9	15	1.5	17.5	9.5 ÷ 10.1	11	0.8 ÷ 3.5
M 8 FTT/L	M 8	10.9	15	1.5	20	9.5 ÷ 10.1	11	3.5 ÷ 6
M 10 FTT/C	M 10	11.9	16	1,7	19	10.7 ÷ 11.5	12	1 ÷ 3.5
M 10 FTT/L	M 10	11.9	16	1.7	22	10.7 ÷ 11.5	12	3.5 ÷ 6
M 10 FTT/C	M 10	12.9	17	1.7	21	12.5 ÷ 13.5	13	1 ÷ 3.5
M 10 FTT/L	M 10	12.9	17	1.7	24	12.5 ÷ 13.5	13	3.5 ÷ 6

A richiesta inserti filettati in lega di alluminio anodizzati nei colori: argento, bronzo, nero, testa di moro.
Inserti in acciaio bruniti, ramati, ottonati.
