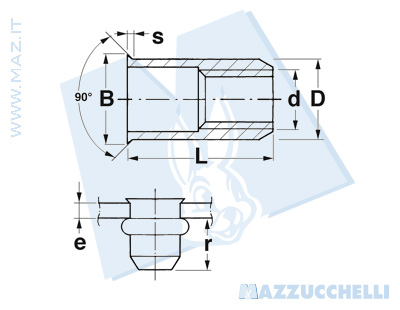

Inserti filettati a testa ridotta inox
| Codice Nr. | d 6H | D 0 -01 | B max | S | L | r min ÷ max |  |  |
|---|---|---|---|---|---|---|---|---|
| M 4 FTR | M 4 | 5.9 | 6.75 | 0.2 | 10 | 6.5 ÷ 7 | 6 | 0.5 ÷ 1.5 |
| M 5 FTR | M 5 | 6.9 | 8 | 0.3 | 12 | 8 ÷ 8.5 | 7 | 0.5 ÷ 2 |
| M 6 FTR | M 6 | 8.9 | 10 | 0.5 | 13.5 | 9 ÷ 9.7 | 9 | 0.5 ÷ 2 |
| M 8 FTR | M 8 | 10.9 | 12 | 0.5 | 16.5 | 10.7 ÷ 11.4 | 11 | 1 ÷ 2.5 |
