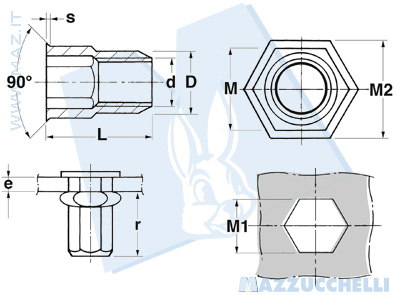

Inserti filettati a testa ridotta gambo parzialmente esagonale in acciaio
| Codice Nr. | d 6H | M 1 0 +01 | M | M 2 | S | D 0 -01 | L | r min ÷ max |  |
|---|---|---|---|---|---|---|---|---|---|
| M 4 FTRE | M 4 | 6.4 | 6.3 | 7 | 0.4 | 6.3 | 10.4 | 6.5 ÷ 6.8 | 0.5 ÷ 2 |
| M 5 FTRE | M 5 | 7.3 | 7.2 | 8 | 0.4 | 7.1 | 11.8 | 6.5 ÷ 6.7 | 0.5 ÷ 3 |
| M 6 FTRE | M 6 | 9.7 | 9.6 | 10.4 | 0.4 | 9.5 | 14.6 | 9.4 ÷ 9.6 | 0.7 ÷ 3 |
| M 8 FTRE | M 8 | 10.7 | 10.6 | 11.6 | 0.4 | 10.5 | 16 | 10.2 ÷ 10.6 | 0.9 ÷ 3.3 |
