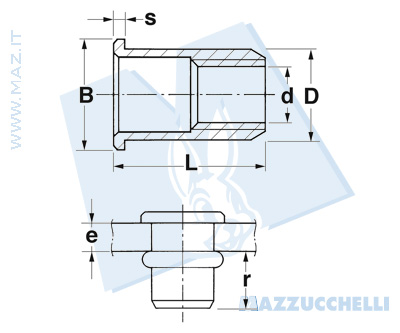

Inserti filettati a testa cilindrica in acciaio
| Codice Nr. | d 6H | D 0 -01 | B max | S | L | r min ÷ max |  |  |
|---|---|---|---|---|---|---|---|---|
| M 3 FTT/C | M 3 | 4.9 | 7 | 0.8 | 9 | 4.2 ÷ 4.6 | 5 | 0.3 ÷ 1.8 |
| M 3 FTT/C | M 3 | 4.9 | 7 | 0.8 | 9 | 4.2 ÷ 4.6 | 5 | 0.3 ÷ 1.8 |
| M 3 FTT/L | M 3 | 4.9 | 7 | 0.8 | 10.5 | 4.2 ÷ 4.6 | 5 | 1.8 ÷ 3 |
| M 4 FTT/C | M 4 | 5.9 | 9 | 1 | 11 | 5.5 ÷ 6 | 6 | 0.3 ÷ 2.5 |
| M 4 FTT/L | M 4 | 5.9 | 9 | 1 | 13 | 5.5 ÷ 6 | 6 | 2.5 ÷ 4 |
| M 5 FTT/C | M 5 | 6.9 | 10 | 1.2 | 13 | 7.2 ÷ 7.7 | 7 | 0.5 ÷ 0.3 |
| M 5 FTT/L | M 5 | 6.9 | 10 | 1.2 | 15.5 | 7.2 ÷ 7.7 | 7 | 3 ÷ 5 |
| M 6 FTT/C | M 6 | 8.9 | 12 | 1.5 | 14.5 | 7.6 ÷ 8.2 | 9 | 0.5 ÷ 2.3 |
| M 6 FTT/M | M 6 | 8.9 | 12 | 1.5 | 16 | 7.6 ÷ 8.2 | 9 | 2.3 ÷ 4 |
| M 6 FTT/L | M 6 | 8.9 | 12 | 1.5 | 17.5 | 7.6 ÷ 8.2 | 9 | 4.5 ÷ 6 |
| M 8 FTT/C | M 8 | 10.9 | 15 | 1.5 | 17.5 | 9.5 ÷ 10.1 | 11 | 0.8 ÷ 3.5 |
| M 8 FTT/L | M 8 | 10.9 | 15 | 1.5 | 20 | 9.5 ÷ 10.1 | 11 | 3.5 ÷ 6 |
| M 10 FTT/C | M 10 | 11.9 | 16 | 1,7 | 19 | 10.7 ÷ 11.5 | 12 | 1 ÷ 3.5 |
| M 10 FTT/L | M 10 | 11.9 | 16 | 1.7 | 22 | 10.7 ÷ 11.5 | 12 | 3.5 ÷ 6 |
| M 10 FTT/C | M 10 | 12.9 | 17 | 1.7 | 21 | 12.5 ÷ 13.5 | 13 | 1 ÷ 3.5 |
| M 10 FTT/L | M 10 | 12.9 | 17 | 1.7 | 24 | 12.5 ÷ 13.5 | 13 | 3.5 ÷ 6 |
| M 12 FTT/C | M 12 | 14.9 | 18 | 2 | 22 | 13.2 ÷ 14 | 15 | 1 ÷ 3.5 |
| M 12 FTT/L | M 12 | 14.9 | 18 | 2 | 25 | 13.2 ÷ 14 | 15 | 3.5 ÷ 6 |
