Scheda Tecnica
catalogo > articoli di fissaggio > inserti filettati > inserti filettati
Scarica il PDF
Solo questa pagina Tutta la famigliaGli altri articoli della famiglia inserti filettati
- Inserti filettati a testa cilindrica in lega di alluminio
- Inserti filettati a testa cilindrica in acciaio
- Inserti filettati a testa svasata in lega di alluminio
- Inserti filettati a testa svasata in acciaio
- Inserti filettati a testa ridotta in acciaio (2)
- Inserti filetati ciechi a testa cilindrica in lega di alluminio
- Inserti filettati ciechi a testa cilindrica in acciaio
- Inserti filettati inox a testa cilindrica
- Inserti filettati a testa svasata inox
- Inserti filettati a testa ridotta inox
- Inserti filettati a testa cilindrica gambo esagonale in acciaio
- Inserti filettati a testa ridotta gambo parzialmente esagonale in acciaio
- Inserti filettati a testa ridotta gambo esagonale in acciaio

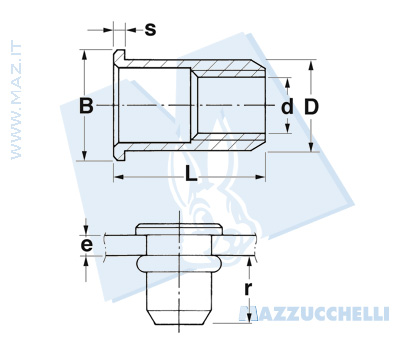

Inserti filettati inox a testa cilindrica
| Codice Nr. | d 6H | D 0 -01 | B max | S | L | r min ÷ max |  |  |
|---|---|---|---|---|---|---|---|---|
| M 3 FTT/C | M 3 | 4.9 | 6 | 0.8 | 8.5 | 5.5 ÷ 5.8 | 5 | 0.3 ÷ 1 |
| M 3 FTT/M | M 3 | 4.9 | 6 | 0.8 | 9.5 | 5.5 ÷ 5.8 | 5 | 1 ÷ 2 |
| M 3 FTT/L | M 3 | 4.9 | 6 | 0.8 | 10.5 | 5.5 ÷ 5.8 | 5 | 2 ÷ 3 |
| M 4 FTT/C | M 4 | 5.9 | 9 | 1 | 11 | 5.5 ÷ 6 | 6 | 0.3 ÷ 2.5 |
| M 4 FTT/L | M 4 | 5.9 | 9 | 1 | 13 | 5.5 ÷ 6 | 6 | 2.5 ÷ 4 |
| M 5 FTT/C | M 5 | 6.9 | 10 | 1.2 | 13 | 7.2 ÷ 7.7 | 7 | 0.5 ÷ 3 |
| M 5 FTT/L | M 5 | 6.9 | 10 | 1.2 | 15.5 | 7.2 ÷ 7.7 | 7 | 3 ÷ 5 |
| M 6 FTT/C | M 6 | 8.9 | 12 | 1.5 | 14.5 | 7.6 ÷ 8.2 | 9 | 0.5 ÷ 2.3 |
| M 6 FTT/M | M 6 | 8.9 | 12 | 1.5 | 16 | 7.6 ÷ 8.2 | 9 | 2.3 ÷ 4 |
| M 6 FTT/L | M 6 | 8.9 | 12 | 1.5 | 17.5 | 7.6 ÷ 8.2 | 9 | 4 ÷ 6 |
| M 8 FTT/C | M 8 | 10.9 | 15 | 1.5 | 17.5 | 9.5 ÷ 10.1 | 11 | 0.8 ÷ 3.5 |
| M 8 TFF/L | M 8 | 10.9 | 15 | 1.5 | 20 | 9.5 ÷ 10.1 | 11 | 3.5 ÷ 6 |
| M 10 FTT/C | M 10 | 12.9 | 17 | 1.7 | 21 | 13 ÷ 17 | 13 | 1 ÷ 3.5 |
| M 10 FTT/L | M 10 | 12.9 | 17 | 1.7 | 24 | 13 ÷ 14 | 13 | 3.5 ÷ 6 |
