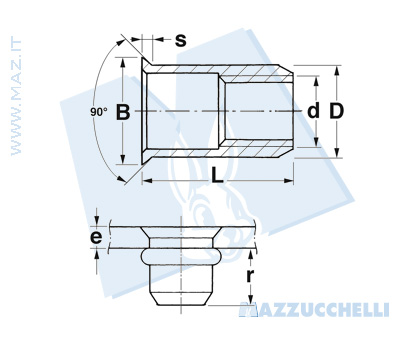

Inserti filettati a testa svasata inox
| Codice Nr. | d 6H | D 0 -01 | B max | S | L | r min ÷ max |  | 407001-2.jpgmm |
|---|---|---|---|---|---|---|---|---|
| M 4 FTS/C | M 4 | 5.9 | 9 | 1.5 | 11 | 5.8 ÷ 6.3 | 6 | 1.5 ÷ 3.5 |
| M 4 FTS/L | M 4 | 5.9 | 9 | 1.5 | 13 | 5.8 ÷ 6.3 | 6 | 3.5 ÷ 5 |
| M 5 FTS/C | M 5 | 6.9 | 10 | 1.5 | 13 | 6.8 ÷ 7.3 | 7 | 1.5 ÷ 3.8 |
| M 5 FTS/L | M 5 | 6.9 | 10 | 1.5 | 15 | 6.8 ÷ 7.3 | 7 | 3.8 ÷ 6 |
| M 6 FTS/C | M 6 | 8.9 | 12 | 1.5 | 15 | 8.5 ÷ 9.2 | 9 | 1.5 ÷ 3.8 |
| M 6 FTS/L | M 6 | 8.9 | 12 | 1.5 | 17 | 8.5 ÷ 9.2 | 9 | 3.8 ÷ 6 |
| M 8 FTS/C | M 8 | 10.9 | 14 | 1.5 | 16.5 | 9.5 ÷ 10.4 | 11 | 1.5 ÷ 3.8 |
| M 8 FTS/L | M 8 | 10.9 | 14 | 1.5 | 19 | 9.5 ÷ 10.4 | 11 | 3.8 ÷ 6 |
| M 10 FTS/C | M 10 | 12.9 | 16 | 1.5 | 18 | 11.5 ÷ 12.5 | 13 | 1.5 ÷ 3.5 |
| M 10 FTS/L | M 10 | 12.9 | 16 | 1.5 | 20.5 | 11.5 ÷ 12.5 | 13 | 3.5 ÷ 6 |
