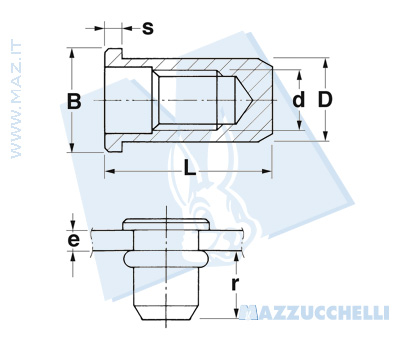

Inserti filetati ciechi a testa cilindrica in lega di alluminio
| Codice Nr. | d 6H | D 0 -01 | B max | S | L | r min ÷ max |  |  |
|---|---|---|---|---|---|---|---|---|
| M 3 FTTC/C | M 3 | 4.9 | 7 | 0.8 | 14.5 | 9.8 ÷ 10.3 | 5 | 0.3 ÷ 1.8 |
| M 3 FTTC/L | M 3 | 4.9 | 7 | 0.8 | 15.5 | 9.8 ÷ 10.3 | 5 | 1.8 ÷ 3 |
| M 4 FTTC /C | M 4 | 5.9 | 9 | 1 | 16.5 | 11.3 ÷ 12 | 6 | 0.3 ÷ 2.5 |
| M 4 FTTC/L | M 4 | 5.9 | 9 | 1 | 18 | 11.3 ÷ 12 | 6 | 2.5 ÷ 4 |
| M 5 FTTC/C | M 5 | 6.9 | 10 | 1.2 | 18 | 12.3 ÷ 13 | 7 | 0.5 ÷ 3 |
| M 5 FTTC/L | M 5 | 6.9 | 10 | 1.2 | 20.5 | 12.3 ÷ 13 | 7 | 3 ÷ 5 |
| M 6 FTTC/C | M 6 | 8.9 | 12 | 1.5 | 20.5 | 14 ÷ 14.5 | 9 | 0.5 ÷ 2.3 |
| M 6 FTTC/M | M 6 | 8.9 | 12 | 1.5 | 22 | 14 ÷ 14.5 | 9 | 2.3 ÷ 4 |
| M 6 FTTC/L | M 6 | 8.9 | 12 | 1.5 | 23.5 | 14 ÷ 14.5 | 9 | 4 ÷ 6 |
| M 8 FTTC/C | M 8 | 10.9 | 15 | 1.5 | 25.5 | 17.5 ÷ 18.2 | 11 | 0.8 ÷ 3.5 |
| M 8 FTTC/L | M 8 | 10.9 | 15 | 1.5 | 28 | 17.5 ÷ 18.2 | 11 | 3.5 ÷ 6 |
| M 10 FTTC/C | M 10 | 11.9 | 16 | 1.7 | 29 | 21 ÷ 22 | 12 | 1 ÷ 3.5 |
| M 10 FTTC/L | M 10 | 11.9 | 16 | 1.7 | 31.5 | 21 ÷ 22 | 12 | 3.5 ÷ 6 |
