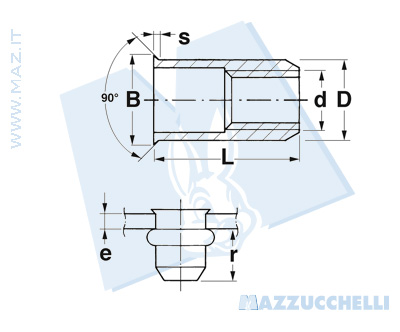

Inserti filettati a testa ridotta in acciaio < 1 2 >
| Codice Nr. | d 6H | D 0 -01 | B max | S | L | r min ÷ max |  |  |
|---|---|---|---|---|---|---|---|---|
| M 3 FTR/C | M 3 | 4.9 | 5.5 | 0.35 | 8.5 | 5.4 ÷ 5.8 | 5 | 0.5 ÷ 1.5 |
| M 3 FTR/L | M 3 | 4.9 | 5.5 | 0.35 | 9.5 | 5.4 ÷ 5.8 | 5 | 1.5 ÷ 2.5 |
| M 4 FTR/C | M 4 | 5.9 | 6.75 | 0.5 | 10 | 6.5 ÷ 7 | 6 | 0.5 ÷ 1.5 |
| M 4 FTR/L | M 4 | 5.9 | 6.75 | 0.5 | 11 | 6.5 ÷ 7 | 6 | 1.5 ÷ 2.5 |
| M 5 FTR/C | M 5 | 6.9 | 8 | 0.6 | 12 | 8 ÷ 8.5 | 7 | 0.5 ÷ 2 |
| M 5 FTR/L | M 5 | 6.9 | 8 | 0.6 | 13.5 | 8 ÷ 8.5 | 7 | 2 ÷ 3.5 |
| M 6 FTR/C | M 6 | 8.9 | 10 | 0.6 | 13.5 | 9 ÷ 9.7 | 9 | 0.5 ÷ 2 |
| M 6 FTR/L | M 6 | 8.9 | 10 | 0.6 | 15 | 9 ÷ 9.7 | 9 | 2 ÷ 3.5 |
| M 8 FTR/C | M 8 | 10.9 | 12 | 0.6 | 16.5 | 10.7 ÷ 11.4 | 11 | 1 ÷ 2.5 |
| M 8 FTR/L | M 8 | 10.9 | 12 | 0.6 | 18 | 10.7 ÷ 11.4 | 11 | 2.5 ÷ 4 |
| M 10 FTR/C | M 10 | 11.9 | 13.5 | 0.85 | 18 | 12.3 ÷ 13.1 | 12 | 1 ÷ 2.5 |
| M 10 FTR/L | M 10 | 11.9 | 13.5 | 0.85 | 19.5 | 12.3 ÷ 13.1 | 12 | 2.5 ÷ 4 |
