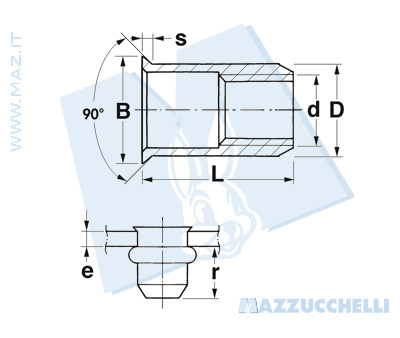

Inserti filettati a testa ridotta in acciaio < 1 2 >
| Codice Nr. | d 6H | D 0 -01 | B max | S | L | r min ÷ max |  |  |
|---|---|---|---|---|---|---|---|---|
| PR 3 | M 3 | 4.7 | 5.3 | 0.35 | 9 | 5.2 ÷ 5.6 | 4.8 | 0.5 ÷ 1.5 |
| PR 4 | M 4 | 6.3 | 6.9 | 0.5 | 10.5 | 6.3 ÷ 6.7 | 6.4 | 0.5 ÷ 1.5 |
| PR 5 | M 5 | 7.1 | 7.7 | 0.6 | 12 | 7.4 ÷ 7.8 | 7.2 | 0.5 ÷ 2 |
| PR 6 | M 6 | 9.5 | 10.2 | 0.6 | 14 | 8.8 ÷ 9.6 | 9.6 | 0.7 ÷ 2.5 |
| PR 8 | M 8 | 10.5 | 11.3 | 0.6 | 16 | 10 ÷ 10.8 | 10.6 | 1 ÷ 3 |
